Заміна TMP-шрифтів у іграх на Unity

Опис мого досвіду заміни TextMeshPro-шрифтів у іграх Syberia 3 та Syberia TWB.

Вступ

---

На минулому тижні я мав справу з двома різними випадками заміни TMP-шрифтів:
Syberia 3 - Unity 5.4.3
Syberia 4 (TWB) - Unity 2020.3.25
Вирішив занотувати своє дослідження та поділитися цією інформацією з іншими.

---

Структура файлів

Якщо відкрити файл ресурсів потрібної гри у UABEA (загалом це resource.asset, хоча може бути й інший файл, наприклад sharedassets0.assets), то можна помітити, що шрифти, згенеровані через TMP, представлені трьома файлами:

• У MonoBehaviour-файлі зберігається інформація про шрифт (його гліфи), посилання на файли атласу, скрипта та матеріалу.

• У Texture2D-файлі зберігається сам атлас шрифта (графічне представлення усіх потрібних гліфів). Їх опис (в якому місці текстури зберігається той чи інший гліф) міститься у MonoBehaviour-файлі.


• У Material-файлі зберігається потрібна інформація про рендерінг шрифта у грі, зокрема посилання на шейдер.

---

Якщо нам треба відредагувати такий шрифт, то загалом потрібно змінити лише перші два файли.
Для цього ми маємо згенерувати новий атлас (Texture2D) із новими мета-даними (MetaBehaviour) і замінити їх в оригінальному файлі ресурсів. При цьому Texture2D-файл зміняється повністю, а от MetaBehaviour ми маємо замінити частково (лише інформацію про шрифт, його гліфи, але не посилання на інші файли).

Material-файл мені довелося редагувати лише в одному випадку, змінюючи товщину шрифта. Так як шрифт TMP зазвичай зберігається через SDF-алгоритм, то змінити його товщину не надто складно. Це можна зробити через параметр _WeightNormal.

І тут починається найцікавіше через відмінності між різними версіями Unity.

Щоб дізнатися версію рушія, відкрийте в UABEA файл globalgamemanagers і пошукайте в ньому безімений ресурс з типом BuildSettings. Потім прогляньте його (View Data) і знайдіть поле m_Version. Це і є версія Unity цієї гри.

---

Перший випадок (Syberia 3)

До Unity 2018 TMP ще не був влаштований, і потребувалося його довстановлювати окремо. Я не зміг знайти потрібну версію TMP, тож скористався найстарішою доступною на GitHub https://github.com/needle-mirror/com.unity.textmeshpro/releases/tag/1.0.25

1. Встановив версію Unity 2017.4.40f1 (у ході експериментів вона мені підійшла найкраще для Syberia 3 та TMP 1.0.25).

2. Створив порожній проєкт і скопіював у Assets теку з релізом TMP.

3. Перейменував скопійовану папку на "TextMesh Pro".

4. Запустив скрипт Package Resources/TMP Essential Resources.unitypackage.

5. Потім імпортував у Assets потрібний шрифт (з доданою заздалегідь українізацією).

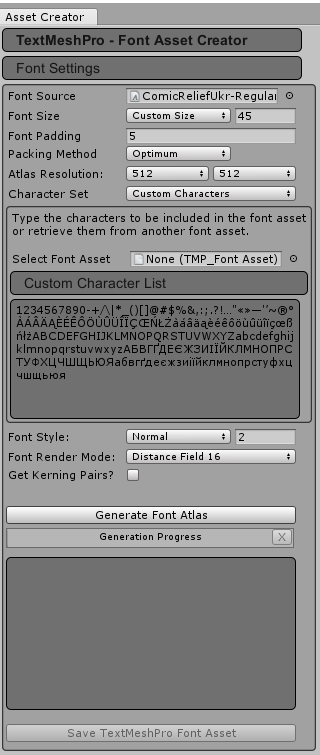

6. Відкрив вікно Window -> TextMeshPro -> Font Asset Creator.



7. Вказав потрібні параметри:

   • Font Size (інформацію про оригінальний шрифт я підгледів у оригінальному MonoBehaviour-файлі, див. п.12);

   • Font Padding (значення 5 підійшло для Syberia 3);

   • Packing Method (Optimum);

   • Atlas Resolution (варто збільшити, якщо не всі гліфи із вказаним розміром вміщаються у атлас);

   • Character Set (Custom Characters);


     Я використав такий набір, який можна у разі потреби зменшити (мені були потрібні діакритичні символи для Credits):


      1234567890-+/\|*_()[]@#$%&,:;.?!…"«»—'’~®°ÀÁÂÄĄÈÉÊÔÖÙÛÜÎÏÇŒŃŁŻàáâäąèéêôöùûüîïçœßńłżABCDEFGHIJKLMNOPQRSTUVWXYZabcdefghijklmnopqrstuvwxyzАБВГҐДЕЄЖЗИІЇЙКЛМНОПРСТУФХЦЧШЩЬЮЯабвгґдеєжзиіїйклмнопрстуфхцчшщьюя

   • Font Render Mode (SDF 16).

   Можливі значення Render Mode (підгледів через ndSpy у DLL-ці TMP):
   SMOOTH_HINTED = 4121,
   SMOOTH = 4117,
   COLOR_HINTED = 69656,
   COLOR = 69652,
   RASTER_HINTED = 4122,
   RASTER = 4118,
   SDF = 4134,
   SDF8 = 8230,
   SDF16 = 16422,
   SDF32 = 32806,
   SDFAA_HINTED = 4169,
   SDFAA = 4165

   Також в старих версіях можуть бути:
   0: SMOOTH_HINTED;
   1: SMOOTH;
   2: RASTER_HINTED;
   3: RASTER;
   6: SDF16;
   7: SDF32;

8. Генерував атлас з потрібними мета-даними (Generate Font Atlas). Зберіг його (Save TextMeshPro Font Asset).

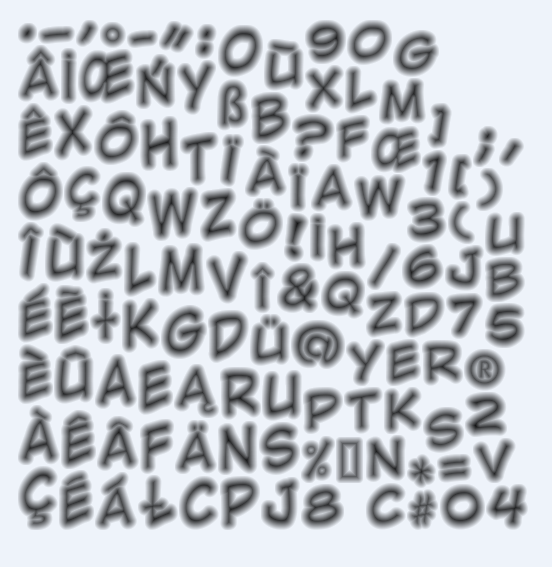

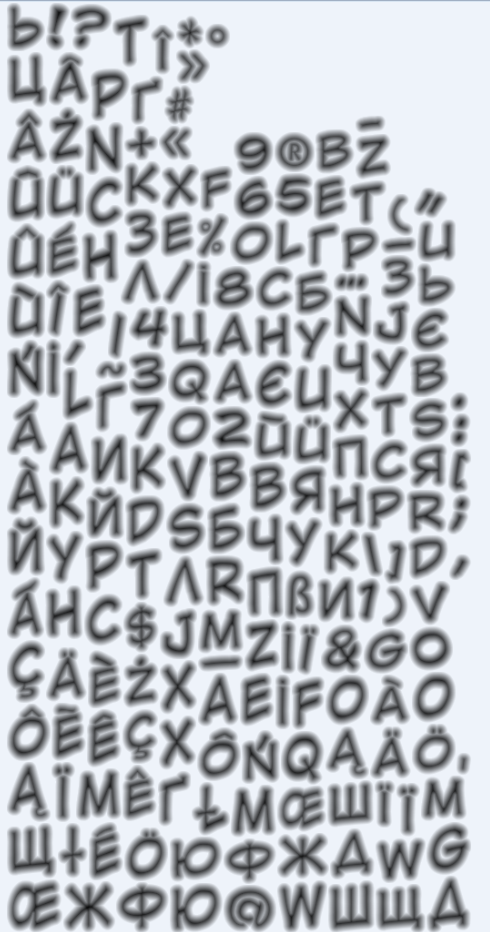

   Приклад нового атласу:

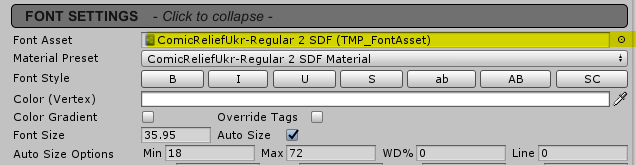

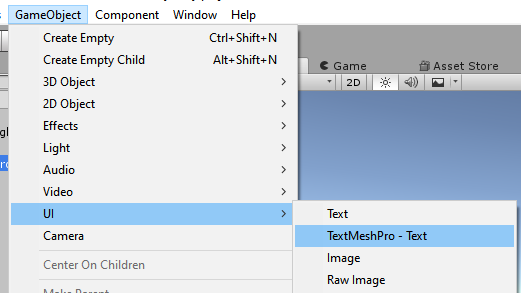

9. Додав TMPText-об'єкт у сцену і вказав йому наш новий шрифт (щоб при збірці гри шрифт додався у ресурси).




10. Тестові скрипти мають помилку при збірці, тому видалив їх:
    Tests/Runtime/TMP_RuntimeTests.cs

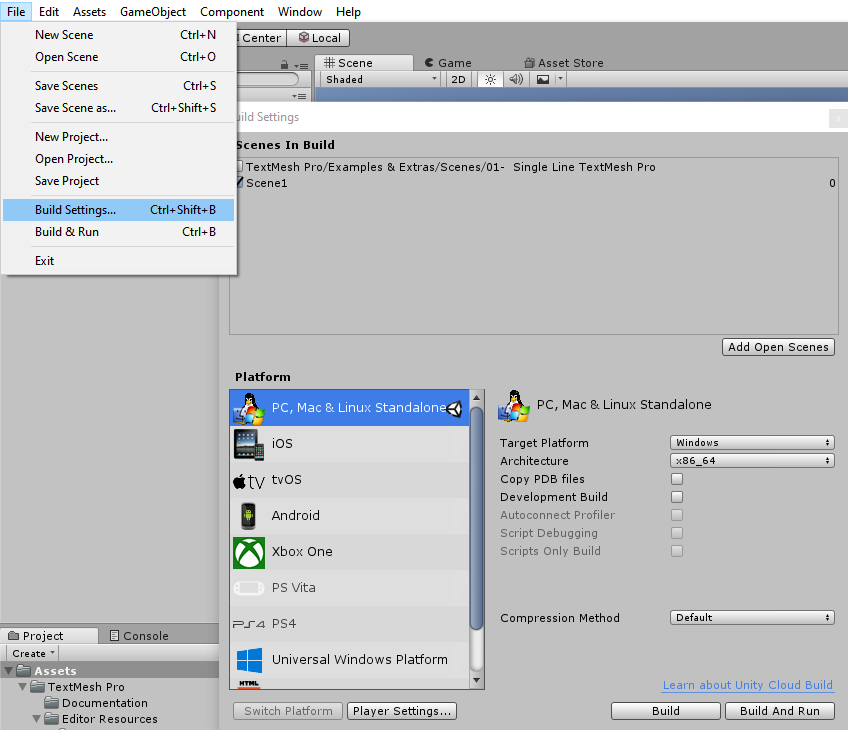

11. Зібрав гру.



12. Потім через UABEA я вийняв потрібні два файла шрифта (MonoBehaviour та Texture2D):

    • MonoBehaviour я вийняв через Export Raw та Export Dump. Також, якщо UABEA бачить всю структуру файлу, то дуже зручним є скопіювати структуру через Edit Data.

    • Texture2D вийняв через плагін UABEA (Plugins -> Export Texture).


13. З заміною Texture2D файлу не виникає проблем (Plugins -> Import Texture).

14. А от замінити MonoBehaviour може бути складно. Особливо якщо UABEA не бачить всю його структуру (як було в моєму випадку з Syberia 3).
    Якщо доступна вся структура файлу (не лише базовий клас), то достатньо скопіювати потрібні секції через Edit Data.
    Нас цікавлять секції:

    • m_fontInfo та m_glyphInfoList (у випадку старої версії, як у Syberia 3);

    • або m_FaceInfo, m_AtlasWidth і m_AtlasHeight (якщо змінювався розмір), m_GlyphTable, m_CharacterTable, m_UsedGlyphRects та m_FreeGlyphRects (у новіших версіях, як-то Syberia 4).

    Якщо структура недоступна, то прийдеться скористатися HEX-редактором. Я користуюся HxD.
    Вивантажуємо оригінальний файл через Export Raw, а потім його редагуємо у редакторі, замінюючи вказані вище секції значеннями з нової згенерованої версії.
    Структуру файлу можна підгледіти у файлах з теки "TextMesh Pro\Scripts\Runtime" з GitHub, зокрема TMP_FontAsset.cs.
    Не буду вдаватися в деталі редагування. Скажу тільки, що в моєму випадку найстаріша версія TMP, що я знайшов, мала іншу структуру, аніж в Syberia 3, і мені довелося вручну змінювати (скорочувати) дані (m_fontInfo був на 3 поля (12 байт) менший, а елементи m_glyphInfoList - на 1 поле (4 байта)).

    Зрозуміти, які саме поля були потрібні, допомогли експерименти з конвертацією байтів у флоути та аналіз, що могло додатися у нову версію TMP, а що було там раніше.


    Але є кращий спосіб: скористатися AssetStudioGUI і продивитися структуру MonoBehaviour-файлу там, вказавши шлях до Assembly-теки (зазвичай це тека Managed). Дякую Loki за інформацію.

    Замінити редагований файл у UABEA можна через Import Raw.

---

Другий випадок (Syberia 4)

Тут ситуація була значно простішою, адже TMP вже був влаштований у Unity.

1. Встановив версію Unity 2023.3.25.

2. Створив проєкт, імпортував підготовлений TTF-шрифт.

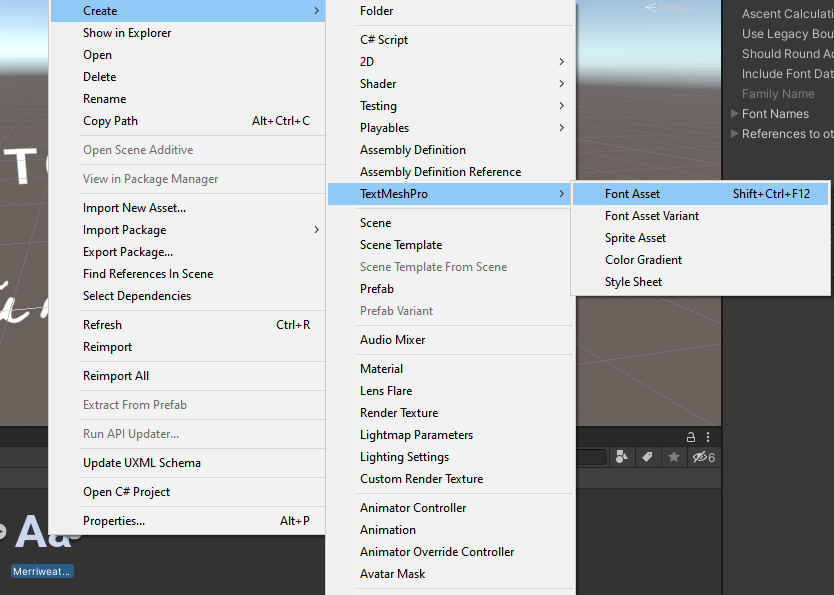

3. Вибравши імпортований шрифт, через контекстне меню створив TMP Font Asset. У Inspector натиснув Update Atlas Texture.



4. Згенерував атлас аналогічно випадку Syberia 3 (змінив тільки Font Render Mode на SDFAA_HINTED, адже він використовувався в оригінальному шрифті).

5. Додав TMP Text об'єкт, зібрав гру, дістав ресурси (аналогічно попередньому випадку).

6. Заміна аналогічна. Єдине, що було набагато легше працювати з MonoBehaviour, адже вся структура була доступна, і було достатньо скористатися "Edit Data"-функціоналом.

---

Fallback шрифтів

Також додам цікаву знахідку у Syberia 4. У TMP-шрифтів є fallback-функціонал. Тобто, якщо він не знаходить потрібний гліф, то перебирає по черзі шрифти вказані у секції m_FallbackFontAssetTable. Якщо ж і тих шрифтів недостатньо, то береться оригінальний TTF-шрифт, якщо той присутній у збірці.
Так у Syberia 4 реалізована локалізація шрифту (додана кирилиця, китайські та корейські ієрогліфи).

Так що за бажанням можна не замінювати оригінальний шрифт, а додати новий з кирилічними символами, та прописати його як fallback-шрифт в MonoBehaviour-файлі оригіналу.

---

Відео-посібник від Like a Bot

Додаю чудове відео на основі цього посібника, яке підготував Like a Bot. Велике йому за це спасибі!

---

Посібник від Fomka_Wyverno

Також додам посилання на більш розгорнутий посібник з порадами щодо виявлення шрифтів у іграх на Unity від Fomka_Wyverno. Дякуємо йому!
https://steamcommunity.com/sharedfiles/filedetails/?id=3322671285

---

Сподіваюся, цей посібник комусь допоможе.
Дякую за увагу.

---
